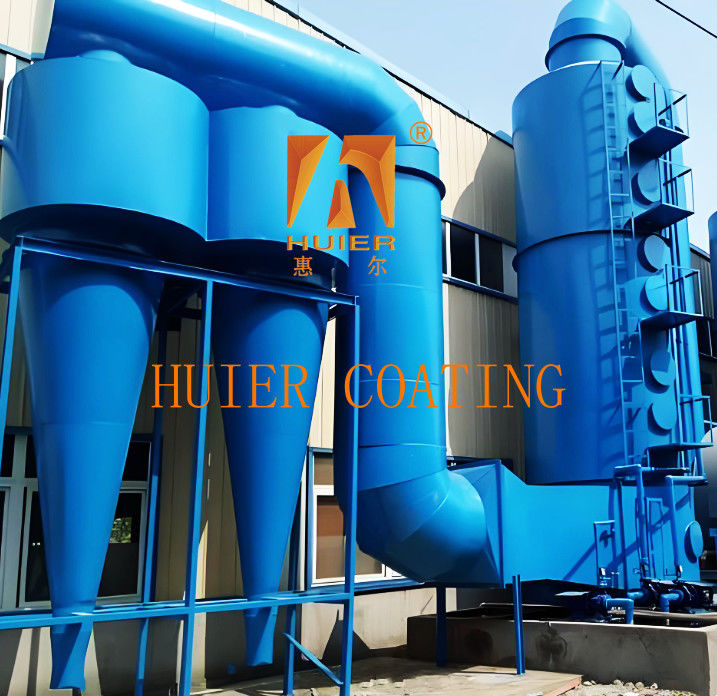

Оборудование для защиты окружающей среды для высокой концентрации и высокой температуры

Описание оборудования:

I. Принцип работы
1. вращение воздушного потока и разделение пыли: пылевой газ входит в цилиндр вдоль цилиндра, образуя внешний вихрь,и частицы пыли выбрасываются к стене устройства под действием центробежной силы, и спуститься по стене к пепельнице.
Очищенный газ образует внутренний вихрь и выводится из выхлопной трубы.
2. Центробежная сила: центробежная сила может достигать 5-2500 раз больше гравитации, что значительно выше, чем в гравитационной камере оседания,но эффективность захвата мелких частиц < 5 мкм резко снижается.

II. Характеристики производительности

3. Технические параметры
Применимый размер частиц: 5-200μm, многотрубная параллельная структура может быть увеличена до частиц 3μm (эффективность 80-85%).
Объем обрабатываемого воздуха: однотрубная 2000-50 000 м3/ч, многотрубная параллельная структура может достигать 100 000 м3/ч.
Устойчивость к температуре и давлению: устойчивость к температуре в обычной конструкции из углеродистой стали ≤ 400°C, устойчивость к температуре 1000°C в керамической облицовке, устойчивость к давлению 500kPa.

4. Сценарии применения
Промышленная область: цементные заводы, заводы по производству сырья, сталелитейные заводы.
Переработка зерна (пшеница, кукуруза) сбор грубых частиц.
Особые условия работы: высокотемпературные дымовые газы: с керамической подкладкой или теплостойким стальным материалом.
Коррозионный газ: материал из нержавеющей стали или стекловолокна.
V. Сохранение и оптимизация
Регулярное техническое обслуживание: проверяйте выброс пепла на каждой смене, чтобы предотвратить накопление пепла и засорение; проверяйте износ внутренней стенки цилиндра каждый месяц.Скорость входа ветра контролируется на 12-20 м/с (слишком высокий увеличивает потерю давленияМногоступенчатые циклоновые пылесосы подключаются в серии или объединяются с удалением влажной пыли и удалением мешкового пыли для формирования многоступенчатой системы.

Основные конструкции и компоненты:

1Впускная труба.
Структура и функция: применяется тангенциальная или осевая конструкция для направления пылезагруженного газа в цилиндр в тангенциальном направлении для формирования вращающегося воздушного потока.
Тангенциальный вход может усилить центробежную силу и улучшить эффективность отделения крупных частиц.

2. цилиндр и конус
Цилиндр: цилиндрическая структура, являющаяся основной областью вращения воздушного потока и отделения пыли, где пылезагруженный газ образует внешний вихрь.
Конус: соединен с нижней частью цилиндра, постепенно уменьшает поперечное сечение, ускоряет вращение воздушного потока и направляет пыль к выбросу пепла.
Угол конуса обычно составляет 20-30°, что влияет на эффективность осаждения пыли.

- Что?3Выпускные трубы.
Положение и функция: расположен в центре цилиндра, используется для выпуска очищенного газа, его диаметр обычно 0,3-0,5 раз превышает диаметр цилиндра.
Конец выхлопной трубы может простираться на внешнюю сторону цилиндра для предотвращения вторичной пыли.

Устройство для сброса пепла.
Пепельный погрузчик и порт сброса пепла: порт сброса пепла расположен внизу конуса для сбора отделенной пыли.Некоторые оборудования оснащены запорным клапаном (например, звездообразный клапан выброса пепла), чтобы предотвратить утечку воздуха.
Наклонная конструкция пепельного погрузчика (≥ 60°) способствует скольжению пыли и предотвращает блокировку.

- Что?5Специальная конструкция (некоторые модели)
Конструкция двухцилиндров/многоцилиндров:Некоторые модели (например, двухцилиндровые циклоновые пылесосы) используют внутренние и внешние конструкции цилиндров для усиления центробежной силы и повышения эффективности улавливания мелких частиц.
Вспомогательное устройство направления: Некоторые устройства добавляют пластинку направления в трубу или цилиндр введения воздуха для оптимизации распределения воздушного потока.

6Технические параметры

7Упрощенная структурная схема
Загруженный пылью газ поступает в цилиндр из тангенциальной трубы ввода воздуха, образуя внешний вихрь.
Частицы пыли с помощью центробежной силы сбрасываются к стене устройства и скользят к дну конуса.
Очищенный газ образует внутренний вихрь и выводится через выхлопную трубу, а пыль централизованно обрабатывается через порт выпуска пепла.
Благодаря синергетическому эффекту вышеуказанных структур,Циклоновый пылесос может эффективно отделять большие частицы пыли и подходит для предварительного удаления пыли в промышленных сценариях, таких как цемент., металлургии и переработки зерна.

Особенности:

1Высокая производительность: основываясь на позиционировании продукта и стратегии развития клиента, а также с экономической доступностью в качестве основы, мы достигаем наилучшей производительности.
2Продвинутая и тщательная концепция проектирования оборудования, наряду с высокоавтоматизированным промышленным оборудованием, демонстрирует образ современного и передового предприятия.
3Он обладает высокой адаптивностью, отвечает современным производственным требованиям и оставляет место для развития, учитывая потребности в увеличении производства и улучшении качества в будущем.
4Соблюдение стандартов качества строго соблюдается системой менеджмента качества ISO900 с каждой мельчайшей деталью установки всего оборудования строго контролируется.
