Водоохлаждаемые холодильники с экологически чистыми вариантами хладагентов

Описание оборудования:

1. Обзор оборудования

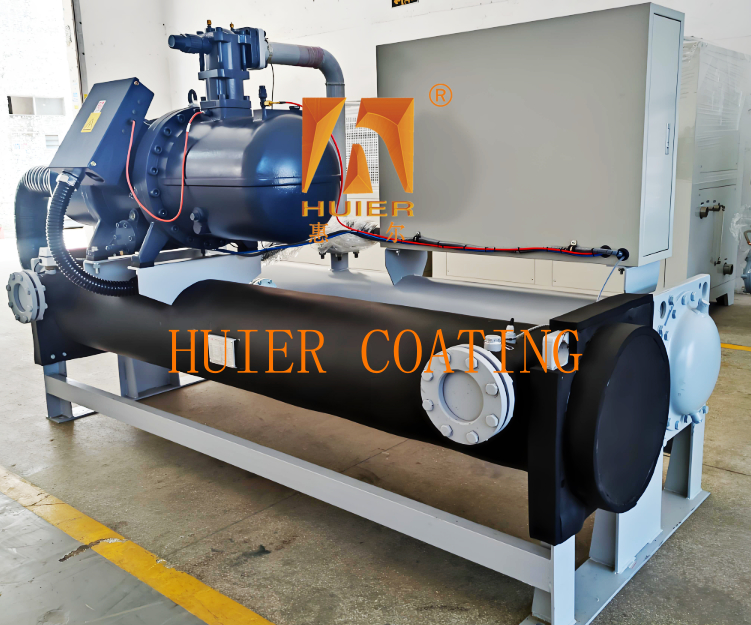

Водоохлаждаемые чиллеры - это промышленное холодильное оборудование, которое использует циркуляцию охлаждающей воды для отвода тепла. Они используют компрессоры для привода циркуляции хладагента для охлаждения воды нормальной температуры до технологической охлажденной воды. Они используют водоохлаждаемые конденсаторы и требуют градирню для отвода тепла. Они обладают характеристиками высокой эффективности охлаждения и стабильной работы и подходят для сценариев с высокой нагрузкой, таких как системы центрального кондиционирования, точное производство и химическое охлаждение.

2. Технические параметры

3. Процесс работы‌

‌1. Цикл охлаждения‌: компрессор сжимает хладагент → конденсатор сжижает → дроссельный клапан дросселирует → испаритель поглощает тепло → циркуляция‌.
‌2. Связь водяного цикла‌: охлажденная вода и охлаждающая вода текут синхронно, и тепло отводится в атмосферу через градирню‌.

‌4. Установка и обслуживание‌
‌1. Требования к установке‌ Вертикальная разница высот между градирней и установкой ≤5 м, трубопровод необходимо изолировать для предотвращения конденсации‌.
Система охлаждающей воды должна быть оснащена фильтрующим устройством для предотвращения попадания примесей в конденсатор‌.
‌2. Пункты обслуживания‌ Конденсатор/испаритель‌: Химическая очистка и удаление накипи каждый год для обеспечения эффективности теплообмена‌.
‌Смазочное масло‌: Проверяйте качество масла и заменяйте его каждые 4000 часов‌.
‌Электронная система управления‌: Регулярно проверяйте точность датчиков и чувствительность защитного устройства‌.

5. Области применения‌
‌Центральное кондиционирование‌: Контроль температуры в коммерческих зданиях, больницах и отелях‌.
‌Промышленное охлаждение‌: Охлаждение литьевых форм и контроль температуры лазерного оборудования‌. ‌Химическая и фармацевтическая промышленность: контроль температуры реактора и низкотемпературное хранение.

Основные структуры и компоненты:

1. Основные компоненты холодильной установки

1. Компрессор

Функция: Сжимает низкотемпературный и низконапорный газообразный хладагент в высокотемпературный и высоконапорный газ для привода цикла охлаждения.

Тип: Винтовой компрессор: сжимает хладагент вращением винта, подходит для средних и больших установок.

Центробежный компрессор: использует высокоскоростное вращение крыльчатки для создания центробежной силы, с высокой эффективностью и подходит для сценариев с высокой мощностью.

2. Конденсатор

Структура: Водоохлаждаемый кожухотрубный теплообменник, высокотемпературный и высоконапорный хладагент обменивается теплом с охлаждающей водой и конденсируется в жидкость.

Метод охлаждения: Охлаждающая вода циркулирует через градирню для отвода тепла или непосредственно обменивается теплом с природными источниками воды.

3. Испаритель

Функция: Жидкий хладагент поглощает тепло охлажденной воды и испаряется в газ для достижения охлаждения.

Тип: Кожухотрубный испаритель: хладагент испаряется в трубе, а охлажденная вода течет снаружи трубы.

Тип змеевика в резервуаре для воды: змеевик с хладагентом погружен в резервуар с охлажденной водой для прямого теплообмена.
‌4. Расширительный клапан‌
‌Функция‌: дросселирование и снижение давления, преобразование жидкого хладагента высокого давления в низкотемпературный и низконапорный влажный пар‌.
‌Тип‌: терморасширительный клапан (внешне сбалансированный) или электронный расширительный клапан, точная регулировка потока‌.

‌2. Вспомогательные компоненты‌
‌1. Сухой фильтр‌
‌Фильтрует примеси и влагу в хладагенте для предотвращения засорения системы‌.
‌2. Маслоотделитель‌
‌Отделяет хладагент и смазочное масло, выходящие из компрессора, чтобы обеспечить возврат смазочного масла в компрессор‌.
‌3. Смотровое стекло‌
‌Наблюдает за состоянием потока хладагента и содержанием воды в системе‌.
‌4. Устройство защиты‌
‌Включая защиту от высокого и низкого давления, защиту от перегрузки, защиту от замерзания и т. д., для обеспечения стабильной работы системы‌.

3. Система циркуляции воды‌
‌1. Циркуляция охлажденной воды‌
‌Водяной насос‌: приводит охлажденную воду в циркуляцию между испарителем и потребителем‌.
‌Резервуар-охладитель‌: Хранит охлажденную воду и уравновешивает давление в системе‌.
‌2. Циркуляция охлаждающей воды‌
‌Градирня‌: Снижает температуру охлаждающей воды путем испарения воды для поддержания эффективности конденсации‌.
‌Насос охлаждающей воды‌: Нагнетает охлаждающую воду для циркуляции между конденсатором и градирней‌.

4. Система управления‌
‌1. Электронный модуль управления‌
‌Интегрирует ПЛК или микропроцессор для достижения автоматической регулировки и диагностики неисправностей температуры, давления и расхода‌.
‌Поддерживает многорежимную работу (например, регулирование скорости с переменной частотой, энергосберегающий режим)‌.
‌2. Датчики и приборы‌
‌Контролируют такие параметры, как температура воды, давление, ток и т. д., и обеспечивают обратную связь в реальном времени с центром управления‌.

5. Технические параметры

Особенности:

1. Высокая экономическая эффективность: Основываясь на позиционировании продукта и стратегии развития клиента, а также на экономической доступности, мы достигаем наилучшей экономической эффективности.
2. Передовая и тщательная концепция проектирования оборудования, наряду с высокоавтоматизированным промышленным оборудованием, демонстрирует имидж современного и передового предприятия.
3. Обладает высокой адаптируемостью, удовлетворяя текущие производственные требования и оставляя пространство для развития, учитывая потребности увеличения производства и улучшения качества в будущем.
4. Соответствие качеству строго соответствует системе управления качеством ISO900, при этом строго контролируется каждая мельчайшая деталь всей установки оборудования.
