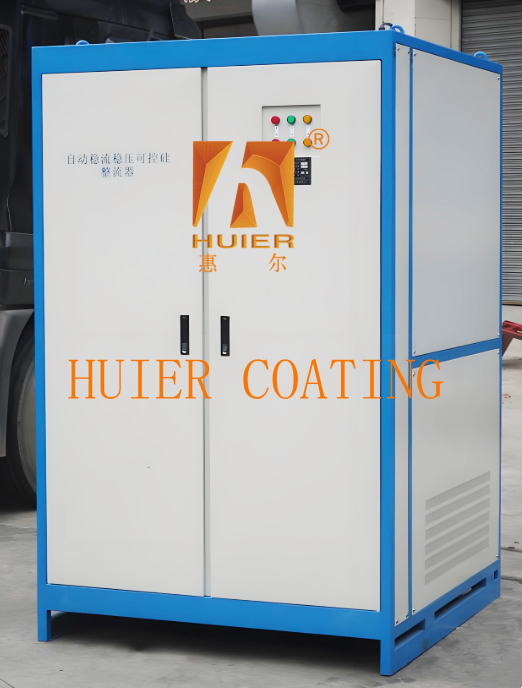

Расширенные аксессуары для регулируемого ректификатора на кремний для электропластировки и электролиза

Описание оборудования:

1. Обзор оборудования
Силиконовый управляемый ректификатор (SCR) - это устройство для преобразования энергии с тиристором в качестве основного устройства питания и интеллектуальной цифровой схемой управления,которые могут эффективно преобразовывать переменный ток в управляемый постоянный токЕго характеристики включают высокую эффективность, отсутствие механического износа, быструю скорость ответа, небольшие размеры, и он широко используется в регулировании напряжения, ректификации, инверсии и автоматизации управления.

2. Основные функции
Контролируемая исправление: точно контролировать выходное напряжение / ток постоянного тока путем регулирования сигнала запуска управления столба.
Регулирование напряжения и инверсия: поддерживает двунаправленное управление электрической энергией, подходящее для электропластики, электролиза, индукционного нагрева и других процессов.
Характеристики энергосбережения: по сравнению с традиционной технологией ректификации значительно улучшается уровень использования электрической энергии, что способствует экономии промышленной энергии.

3. Технические параметры

4Области применения

Электропластировка/электролиз: обеспечение стабильного источника питания постоянного тока для обеспечения однородности покрытия.

Промышленное отопление: сотрудничайте с индукционной катушкой для реализации плавки металлов и тепловой обработки.

Оборудование для дуговой сварки: адаптивно контролировать стабильность дуги для уменьшения распыления сварки.

Новая энергетическая система: регулирование мощности фотоэлектрического инвертора и системы хранения энергии.

V. Осторожность при установке и эксплуатации

Спецификация проводки: анод подключен к положительному полюсу питания, катод подключен к нагрузке, а сигнал от полюса управления должен соответствовать напряжению запуска.

Поддержание тепловыделения: регулярно чистите радиатор, чтобы избежать повреждения устройства в результате перегрева.

Защита безопасности: носить изоляционное оборудование во время работы и запрещать прямое короткое замыкание на конце груза.

Основные конструкции и компоненты:

1. Корневые силовые устройства

Структура тиристора (SCR): он состоит из четырех слоев полупроводниковых материалов (PNPN), образующих три PN-соединения, ведущие к трем электродам анода (A), катода (K),и электрод управления (G).

Форма упаковки: она разделена на тип болта и плоский тип для адаптации к различным сценариям рассеивания тепла и установки.

Тип: Единонаправленный тиристор: Он является только однонаправленным и состоит из четырехслойной структуры PNPN.

Триак: двунаправленный и эквивалентен двум однонаправленным тиристорам в обратной параллели.

2. Топология основного контура

Трехфазная мостовая выпрямительная схема: она уменьшает коэффициент разворота выходного напряжения (≤ 1%) посредством многофазной выпрямления, что подходит для сценариев высокой мощности.

Двойная обратная звезда с сбалансированной схемой реактора: сбалансировать распределение тока и улучшить эффективность преобразования мощности.

3Контрольный модуль.
Интеллектуальная цифровая схема управления: интегрированное многоцепочечное управление (цепочка напряжения, цепочка тока), реализует стабилизацию напряжения,стабилизация тока (точность лучше 1%) и функция мягкого запуска (регулируемая от 0 до 60 секунд).
Схема запуска и поддержания: сигнал запуска подается через электрод управления (G) для управления проводимостью, а основная схема поддерживает состояние включения после проводимости.

4Помощная система.
Система охлаждения: применяется система охлаждения воздухом, водой или самоохлаждением для обеспечения стабильности температуры при работе на высокой мощности.
Защитный механизм: встроенные функции перенапряжения, перенапряжения, короткого замыкания и другие функции защиты для предотвращения повреждения устройства.
Фильтровая схема: конденсаторы и индукторы сконфигурированы на входных/выходных концах для подавления высокочастотных помех и волн.

5Внешнее соединение и работа
Спецификация проводки: анод (A) подключен к положительному полюсу источника питания, катод (K) подключен к нагрузке, а электрод управления (G) должен соответствовать напряжению запуска.
Двунаправленный тиристор не имеет четкого различия полярности, и двунаправленная проводимость достигается через сигнал управляющего электрода.
Требования к установке: избегайте засорения теплоотвода и убедитесь, что конечное соединение плотно.

6. Применение адаптации Структура
Сценарий электропластировки / электролиза: Используйте многофазную схему выпрямления для вывода низковолновой постоянной питания для обеспечения однородности покрытия.
Регулирование напряжения и сценарий инвертора: двунаправленный тиристор (TRIAC) поддерживает бесконтактную функцию переключения переменного тока и упрощает схему управления.

Особенности:

1Высокая производительность: основываясь на позиционировании продукта и стратегии развития клиента, а также с экономической доступностью в качестве основы, мы достигаем наилучшей производительности.
2Продвинутая и тщательная концепция проектирования оборудования, наряду с высокоавтоматизированным промышленным оборудованием, демонстрирует образ современного и передового предприятия.
3Он обладает высокой адаптивностью, отвечает современным требованиям к производству и оставляет место для развития, учитывая потребности в увеличении производства и улучшении качества в будущем.
4Соблюдение стандартов качества строго соблюдается системой менеджмента качества ISO900 с каждой мельчайшей деталью всей установки оборудования строго контролируется.
