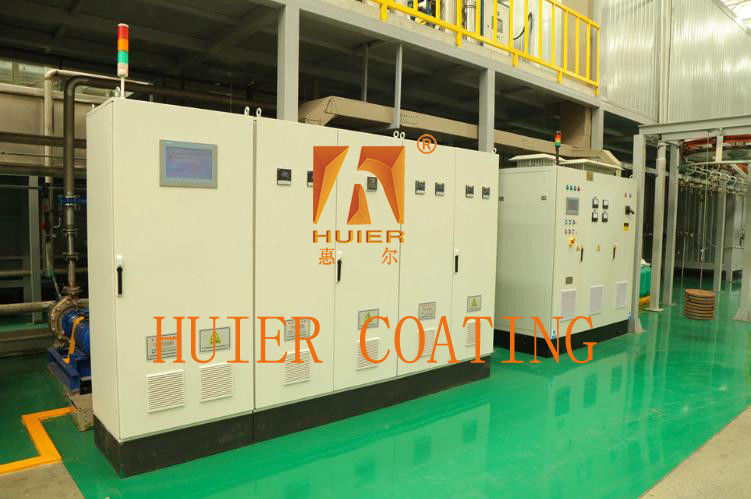

Электронная система управления производственной линией покрытия

Определение и функция электрической системы управления

Так называемая система электрического управления относится к комбинации нескольких электрических компонентов, которая использует технологию управления PLC для управления одним или несколькими объектами оборудования,тем самым обеспечивая безопасную и надежную работу контролируемого оборудованияОсновными функциями системы электрического управления являются: автоматическое управление, защита, мониторинг и измерение.кнопки, и т.д.), логическая часть (такая как реле, контакты и т.д.) и часть исполнения (такая как электромагнитные катушки, индикаторные огни и т.д.).Полная линия покрытия должна быть оснащена научной и разумной системой электрического управления для обеспечения нормальной работы линии производства покрытия..

Классификация электронной системы управления покрытием

Оборудование процесса покрытия многочисленное, со сложными структурами, требовательными требованиями к процессу и точными требованиями к электрическому управлению.В соответствии с конфигурацией оборудования и систем процесса покрытия, электрическая система управления может быть разделена на предварительную обработку, электрофорезирование оборудования электрическая система управления, цепное оборудование электрическая система управления,электрическая система управления оборудованием для выпрямления, электрическая система управления оборудованием чистой воды, электрическая система управления оборудованием кондиционирования воздуха, туннель сушки, электрическая система управления оборудованием RTO,механическое транспортное оборудование электрическая система управленияЭлектрическая система управления оборудованием для транспортировки и смешивания краски, электрическая система управления оборудованием для роботов, электрическая система управления центральным оборудованием и т.д.

Структура системы электронного управления

Система электрического управления покрытием, называемая системой электрического управления покрытием, обычно состоит из слоя мониторинга, слоя управления и слоя оборудования.Условие мониторинга расположено в верхнем уровне сетиВ мастерской установлено центральное управление, а в помещении установлены компьютеры, серверы и принтеры для формирования системы PMC.Все компьютеры мониторинга и ПЛК системы электрического управления соединены друг с другом через сеть промышленной сети Ethernet на уровне мастерской (Ethernet)., протоколом связи является TCP/IP).Рабочее состояние каждого управляемого устройства в мастерской отслеживается через Ethernet (относится к системе, которая может передавать данные в компьютерную систему мониторинга через Ethernet). Устройство управления является ядром всей системы электрического управления и играет роль "соединителя" в всей системе.получает информацию о данных (цифровые или аналоговые входные сигналы), отправленную из поля через полевую шину, и после вычисления и обработки процессора выпускает соответствующие инструкции (выходные сигналы) для реализации управления полевым оборудованием.ПЛК каждой основной системы управления оснащена сетевым интерфейсом Ethernet, который подключен к сети Ethernet в качестве информационной точки.Установки обнаружения полевого оборудования (выключатели близости), фотоэлектрические выключатели и т.д.), другие устройства ввода поля (такие как кнопки управления и т.д.) и устройства отображения (такие как индикаторы и т.д.).Он подключен к PLC в уровне управления через полевую шину, посылает входные сигналы ПЛК и принимает инструкции управления от ПЛК.

Шаги проектирования, принципы и содержание системы электронного управления окраской

Цель процессовой конструкции системы электрического управления - удовлетворить требованиям к производству и использованию оборудования электрического управления.После завершения проектирования электрической схемы и выбора электрических компонентов, может осуществляться общая конфигурация электроустройства управления, то есть проектирование общей схемы сборки и общей схемы проводки,и затем схема электрической сборки и схема проводки каждой части может быть разработана, и каталог компонентов, входный и выходный номера линий и основные материалы списка каждой части и другая техническая информация, и, наконец, инструкция может быть написана. 1.Принципы проектирования электрической системы управления покрытием следующие:1) максимально увеличить потребности в производстве покрытий и процессе для электрических контур управления; 2) на основе удовлетворения потребностей в производстве;стремиться сделать схему управления простой и экономичной; 3) обеспечить надежность и безопасность схемы управления; 4) легкую эксплуатацию и техническое обслуживание.(1) сформулировать электрический проектный справочник; 2) определить план электрического тяга и метод управления; 3) выбрать мощность и конструкцию двигателя;4) разработать схему электрического управления и рассчитать основные технические параметры; 5) выбор электрических компонентов и составление списка электрических компонентов; 6) написание руководства по расчетам по проектированию.электрическая схема является центральным звеном всей конструкции, поскольку электрическая схема является основой для проектирования процесса и формулировки других технических данных.
